板式塔的流體力學性能

【 塔板壓力降 】

塔板壓力降是板式塔運行中的關鍵流體力學參數，直接關系到塔的能耗與操作穩定性。氣體穿過塔板時，需克服塔板本體阻力、液層阻力及局部阻力，這些阻力總和構成壓力降。不同類型塔板壓力降差異顯著，泡罩塔板因結構復雜、氣體流通路徑曲折，壓力降偏大；篩板塔板結構簡單，氣體通過篩孔的阻力小，壓力降通常較低。實際操作中，壓力降過大不僅會增加塔頂壓縮功耗，還可能引發液泛等異常狀況，需合理調控。

【 液泛現象 】

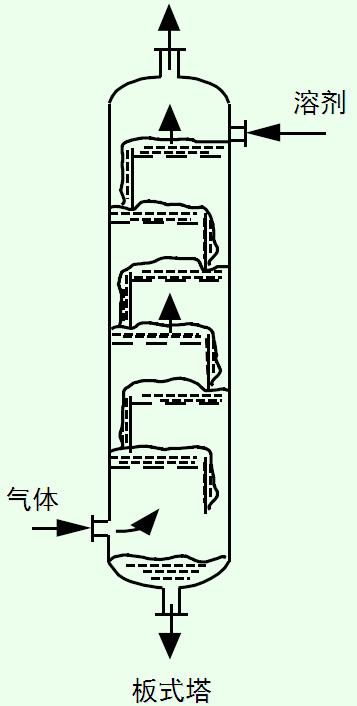

液泛是板式塔操作中的嚴重異常情況。當塔內氣液兩相流量過大時，上升氣體對下降液體的阻力劇增，致使液體無法順利經降液管流下，反而被氣體夾帶向上流動，造成塔內積液，嚴重影響塔的正常運行與分離效率。液泛與氣速、液流量、塔板間距等因素緊密相關，氣速過高、液流量過大或塔板間距過小，都極易引發液泛。因此，在板式塔設計與操作時，必須計算和控制相關參數，杜絕液泛發生。

【 霧沫夾帶 】

霧沫夾帶指上升氣體穿過液層時，夾帶部分液滴進入上層塔板的現象。少量霧沫夾帶難以避免，但過量會降低塔板分離效率。因為夾帶液滴含較多輕組分，進入上層塔板與該層液體混合后，會干擾傳質效果。霧沫夾帶量受氣速、液層高度、塔板結構等因素影響，氣速越高、液層過高，霧沫夾帶可能性越大。為減少霧沫夾帶，常采用在塔板上方設置除沫器，或優化塔板結構設計（如增大板間距）等措施。

06 板式塔的傳質與操作特性

【 傳質效率 】

傳質效率是衡量板式塔分離性能的核心指標，體現為塔板上實際傳質量與理論傳質量的比值。其受氣液接觸狀態、塔板結構、物系性質、操作條件等多種因素影響。在泡沫接觸狀態下，氣液兩相接觸面積大，傳質效率較高；鼓泡狀態和噴射狀態下，傳質效率相對較低。不同類型塔板傳質效率有別，浮閥塔板的傳質效率通常高于泡罩塔板和篩板塔板。

【 操作彈性 】

操作彈性指板式塔在維持較高分離效率前提下，能適應的氣液流量變化范圍。操作彈性大的塔板，即便生產負荷大幅波動，仍可保持穩定操作與良好分離效果。浮閥塔板因浮閥可自動調節氣流，操作彈性較大；篩板塔板操作彈性較窄，氣液流量變化大時易出現操作不穩定情況。在生產負荷波動大的場合，應優先選用操作彈性大的塔板類型。

07 板式塔的設計與優化

【 塔板結構參數設計 】

塔板結構參數（塔板間距、開孔率、降液管尺寸等）對其性能影響重大。塔板間距過小易導致霧沫夾帶和液泛；過大則會增加塔的高度與成本。開孔率直接影響氣體通過能力和壓力降，開孔率過大，氣體流速降低，傳質效率下降；開孔率過小，壓力降增大，能耗增加。降液管尺寸需依據液流量確定，以確保液體順利流下，避免液堵。

【 操作參數優化 】

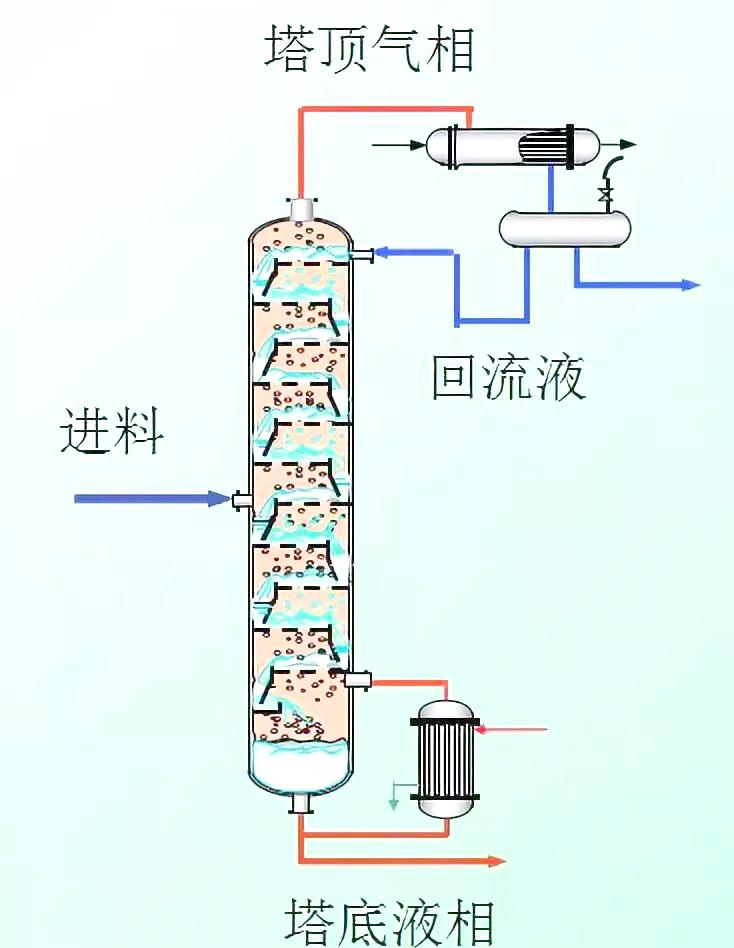

在板式塔操作過程中，合理優化操作參數（氣速、液流量、回流比等）可提升塔的分離效率與運行穩定性。氣速過高會引發霧沫夾帶和液泛，過低則傳質效率下降；液流量過大可能導致降液管液泛，過小會使液層過薄，影響傳質效果。回流比是影響產品純度的關鍵參數，增大回流比雖能提高產品純度，但能耗也會增加，需在產品純度和能耗間權衡，選擇適宜的回流比。

08 板式塔的工業應用案例

【 石油化工領域 】

在石油化工生產中，板式塔廣泛應用于原油蒸餾、催化裂化產物分離等過程。例如原油蒸餾塔通過不同類型塔板分離原油，得到汽油、柴油、煤油等餾分產品。浮閥塔板因效率高、操作彈性大，在石油化工領域應用廣泛。

【 化學工業領域 】

在化學工業中，板式塔常用于溶劑回收、混合物分離提純等操作。如在乙醇 - 水混合物分離過程中，篩板塔因結構簡單、成本低而被廣泛采用。同時，像 JCV 浮閥塔板等新型高效塔板，也在對分離效率要求高的化學工藝中逐步推廣，有效提升了生產效率與產品質量。

09 板式塔的發展趨勢

【 高效化與節能化 】

隨著工業生產對能源消耗和生產效率要求不斷提升，板式塔朝著高效化、節能化方向發展。研發和應用新型塔板是實現這一目標的重要途徑，通過優化塔板結構設計，提高傳質效率、降低壓力降，進而減少能耗。同時，借助先進控制技術實現板式塔智能化操作，也能進一步提升運行效率與節能效果。

【 大型化與集成化 】

為適應工業生產規模化需求，板式塔正逐步向大型化發展。大型化板式塔可提高生產能力，降低單位產品投資和運營成本。此外，將板式塔與其他分離設備或反應設備集成，形成一體化工藝裝置，能夠簡化工藝流程，提高設備利用率和生產效率，減少占地面積。
